/ 数据中心400G/800G/1.6T DR4 硅光混合集成芯片

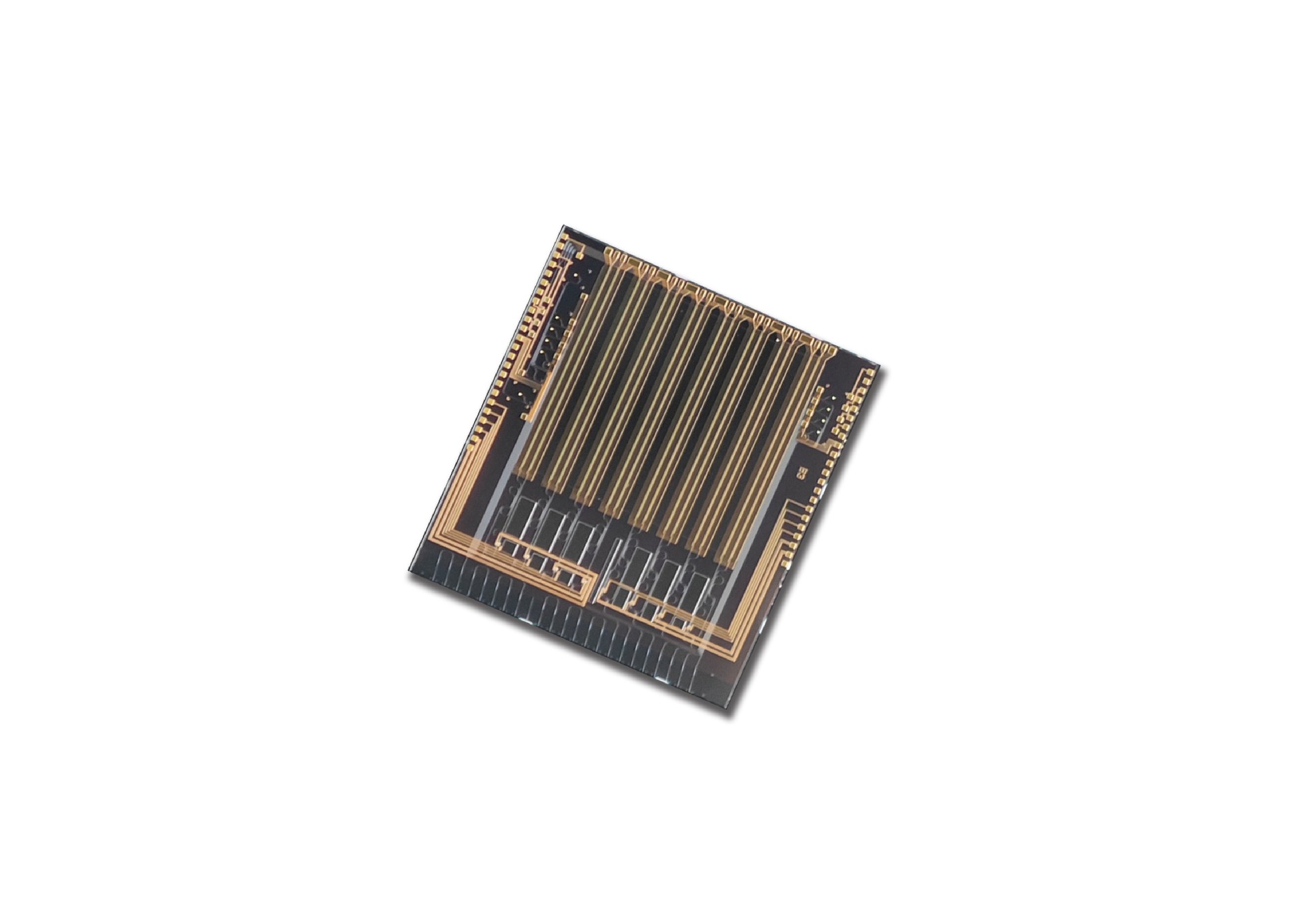

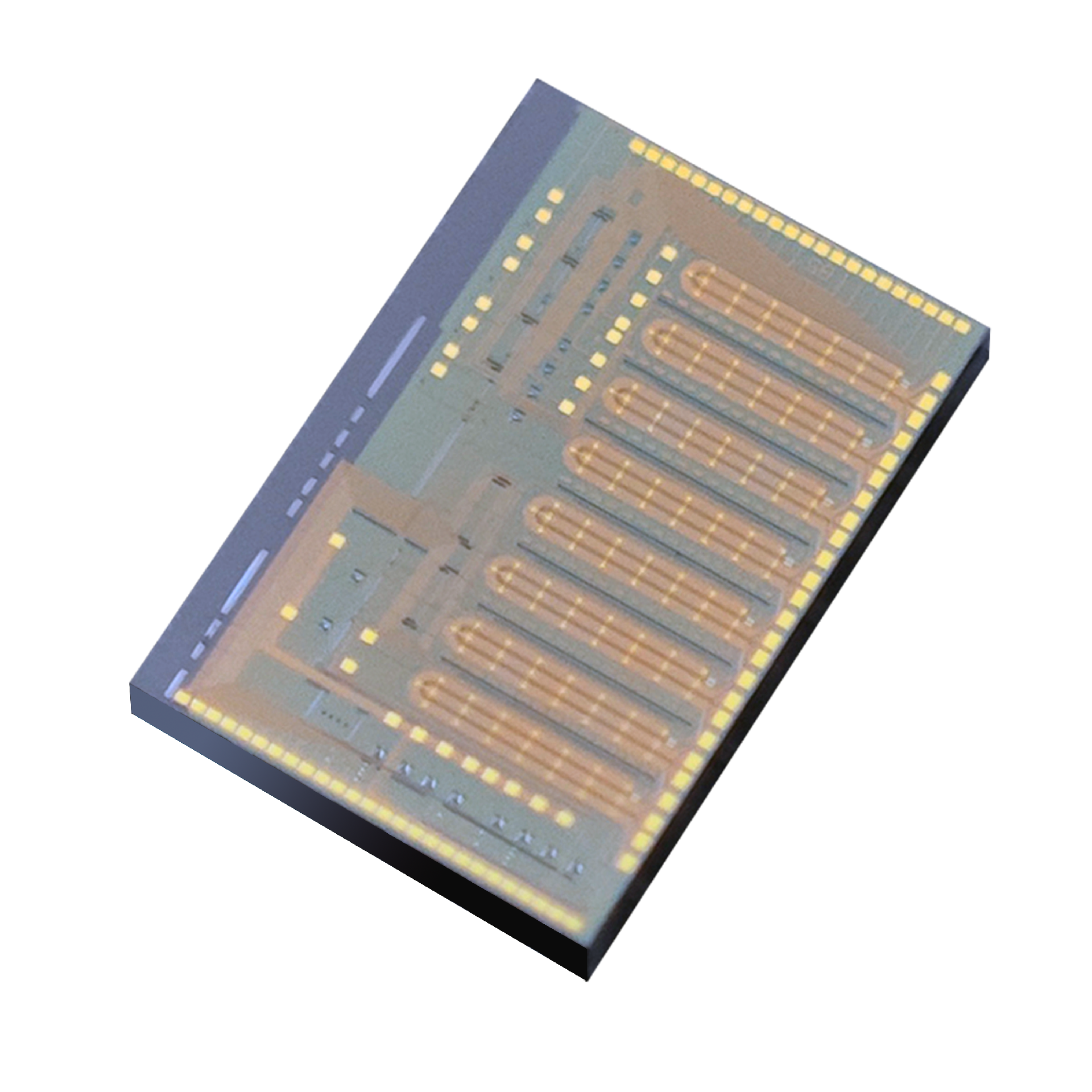

数据中心400G/800G/1.6T DR4 硅光混合集成芯片

数据中心400G-DR4/FR4硅光混合集成芯片;数据中心800G-DR4/FR4硅光混合集成芯片;硅基集成高速电光模拟调制器芯片



描述:以硅基光电子技术为核心,基于CMOS工艺所研发的硅光芯片。

片上集成基于马赫曾德干涉仪的低驱压高带宽调制器(MZM),在电场的影响下使波导的折射率发生变化,从而实现光的相位调制,通过马赫曾德干涉仪实现相位调制到强度调制的转换。

芯片共有两种输入形式:

14形式,即输入端通过两级3dB分束器将一路激光分成四路进入四个调制器中;

独立4路形式,即4路调制器分布连接四路激光器。

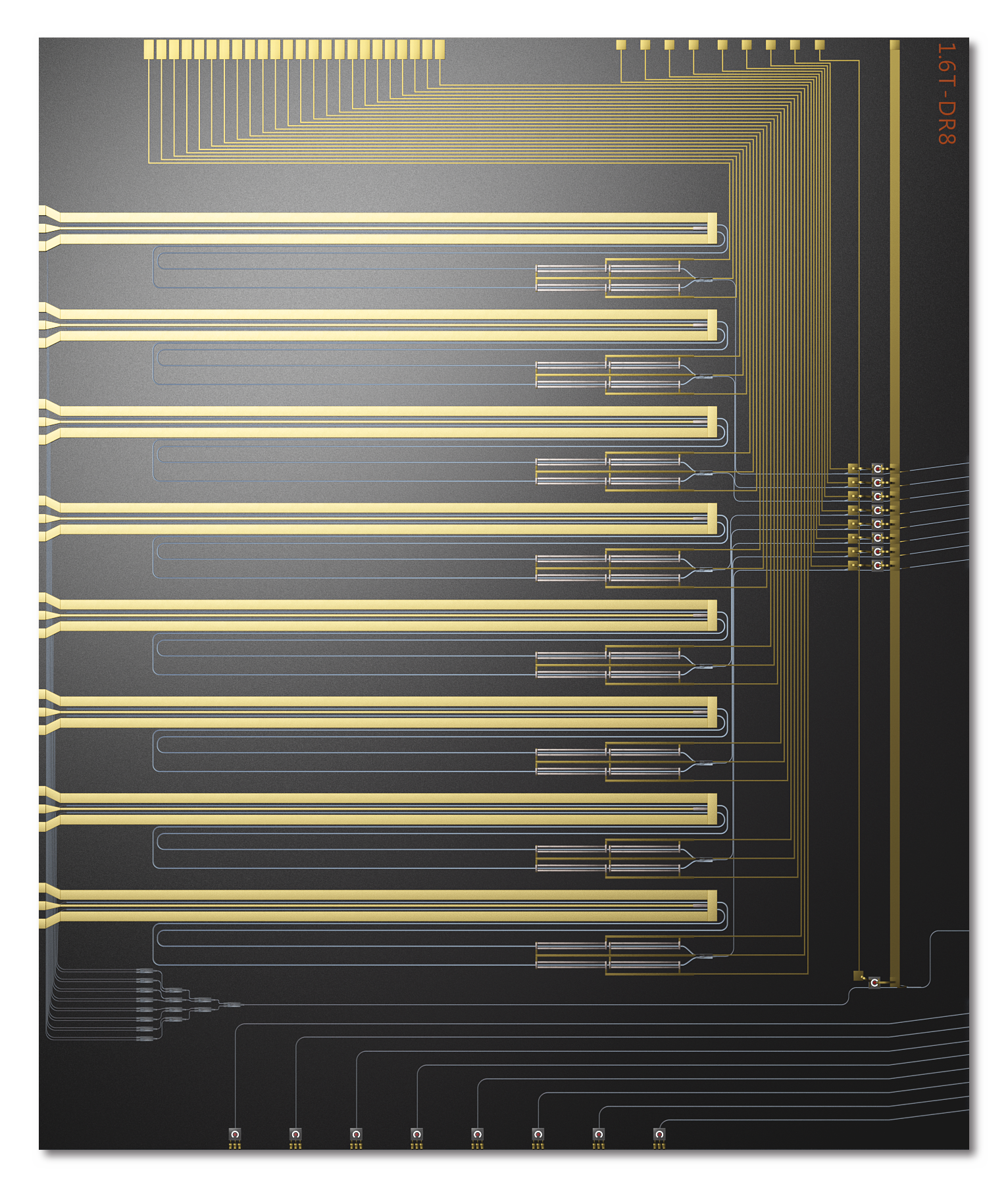

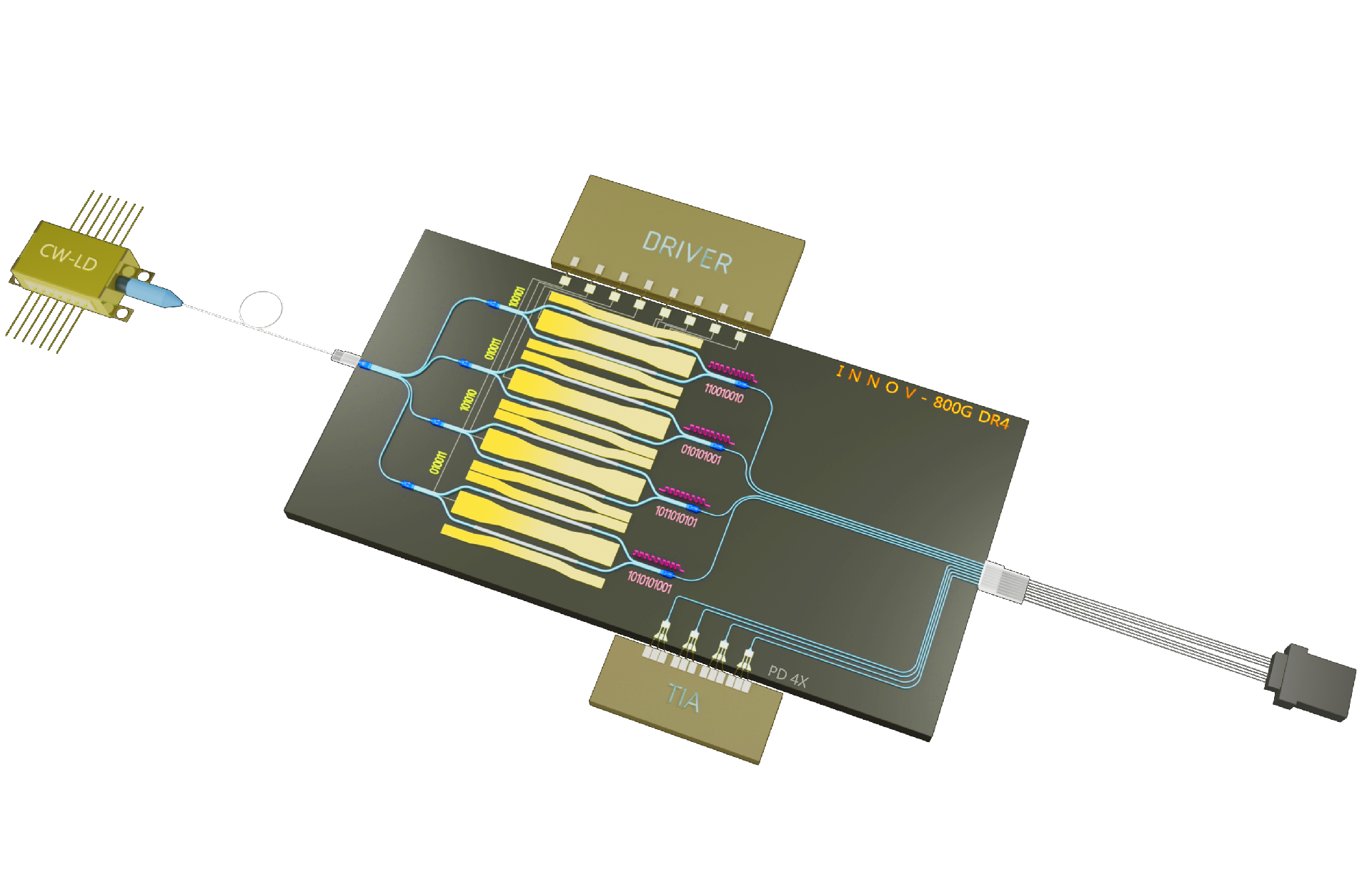

图片:

1



特点:

l  4通道4*100Gbps/200Gbps Mach-Zehnder硅基混合集成调制器

l  工作波段1290nm-1330nm

l  高带宽响应

l  低半波电压

l  低调制啁啾

l  小尺寸



性能指标:

                                                    光电性能

参数*

单位

最小值

典型值

最大值

电光带宽1

GHz

40

45

50

电回损1

dB

-20

-15

-10

V

-

2.0

2.8

RF端阻抗匹配

Ω

-

40

-

工作波长

nm

1290

1310

1330

耦合损耗2

dB

8.0

10.0

11.0

片上损耗2

dB

1.5

2.5

3.0

消光比

dB

18

22

25

光回损

dB

-40

-45

-

其它参数

耦合方式2,3

光栅耦合(根据客户需求,端面耦合)

输入/输出光纤类型

1310nm 保偏光纤

芯片尺寸

15.9mm * 4.9mm

芯片厚度

725+/-15 μm

工作温度

0-50°

1采用高频探针测试带宽结果

2目前采用的是光栅耦合,一分4方式整体链路插损耦合损耗15dB+18dBm光源,出光+3dBm),独立4路方式链路插损8.5dB

3根据客户需求可以采用端面耦合,一分4方式整体链路插损11.6dB+18dBm光源,出光+6.4dBm),独立4路方式链路插损耦合损耗5.1dB
