常规光纤阵列(FA)

FA-MT, MT-MT, MPO-FC, FC-FC光连接组件,保偏/单模模场转换阵列组件,无盖板FA,多通道不等间距FA,突出光纤FA,非标角度/尺寸FA,高标保偏连接器,高可靠性光连接组件,高精度硅基pitch精度±0.1um,支持定制化产品需求。


产品描述:

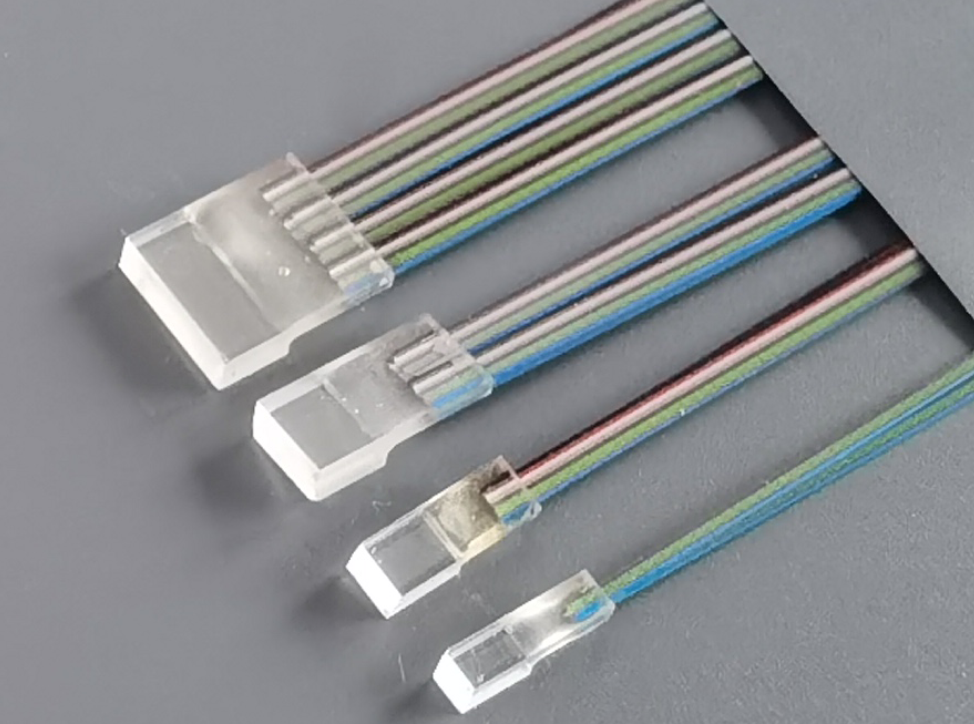

光纤阵列(Fiber Array, 简称FA),利用V型槽(V -Groove )基片,把一束光纤或一条光纤带按照规定间隔安装在基片上所构成的阵列。光纤阵列主要包括基板、压板和光纤。V型槽需要使用特殊的切割工艺来实现精确的光纤定位,将除去光纤涂层的裸露光纤部分置于V型槽中,再通过加压器部件加压并用粘合剂固定,端面经过光学研磨,最终形成光纤阵列。



特点:


特性 应用 规格
高精度 平面光波导 2~64通道
高可靠性 阵列波导光栅
小体积 有源/无源阵列光栅器件
微机电系统
多通道光学模块



参数:

项目名称 参数指标
通道数量 2 4 8 16 32 64 客户定制
外形详细规格 详细规格 详细规格 详细规格 详细规格 详细规格 详细规格
纤芯间距(μm) 127、250或客户定制
研磨端面(°) 82±0.2或客户定制
光纤类型 G657A1、G657A2、多模或客户定制
光纤长度(m) 0.7m、1.2m、2.0m等多米数或客户定制
FA定制阵列基片极限尺寸:
长: 3mm 宽: 1.5mm 厚: 1mm
